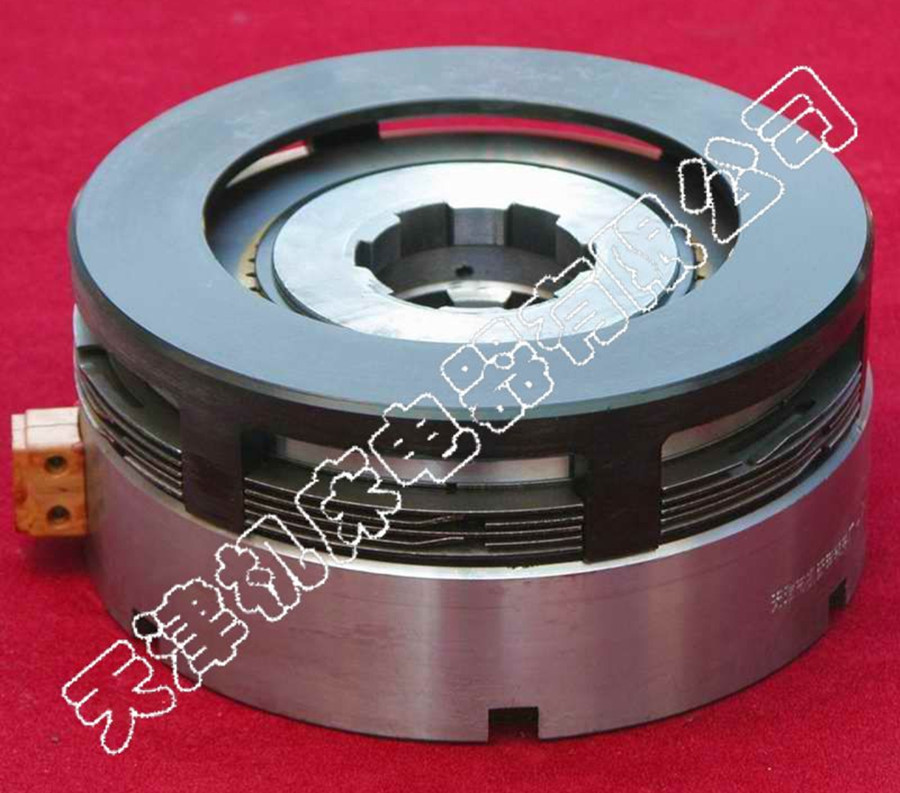

DLM3-25濕式多片電磁離合器
- 查看會員價
- 產品規格：DLM3-25
- 額定動力矩：250 N.m
- 軸孔尺寸：50 mm
- 產品重量：8.2 KG
購買數量:
.
詳細信息
.
商品說明

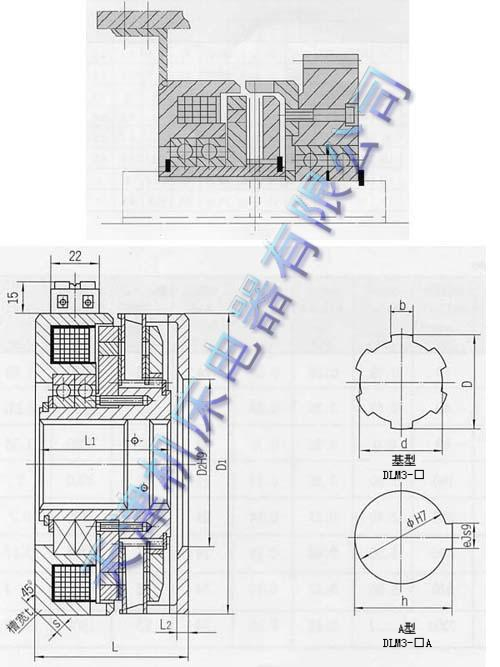

安裝示意圖及總裝圖/Diagrammatic Sketch of Installation：一、主要用途：DLM3系列為無滑環式濕式多片電磁離合器，需在有潤滑的條件下工作，摩擦片損失小，使用壽命長。徑向尺寸小、力矩大、可廣泛用于機床、軋鋼、冶金采礦、金屬壓延、搬運、船舶漁業等設備的機械傳動系統中，起到離合、換向、變速等作用。
二、工作條件：海拔高度不超過2000米；周?chē)諝鉁囟葹?5°C～+40°C；周?chē)橘|(zhì)中無爆炸危險且無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃；離合器線圈的供電電壓波動不超過+5%和-15%的額定電壓；摩擦片間需要有潤滑油。
三、安裝：離合器安裝前應清洗干凈；安裝是應軸向固定，如分軸安裝應保持同軸度為9級；離合器工作時應向摩擦片供油，在高速運轉和高頻工作時，應采取軸心供油法；離合器潤滑油應清潔，否則會影響其使用可靠性。
| 產品 系列 series | 規格 size | 額定動力矩 N.m | 額定靜力矩 N.m | 空載力矩 (≤) N.m | 接通時間 (≤) S | 斷開時間 ( ≤ )S | 額定電壓 DCV | 線圈消耗功率 (20℃) W | 允許最高轉速 r/min | 重量 kg | 供油流量 L/min |
| DLM3 | 1.2 | 12 | 20 | 0.39 | 0.28 | 0.09 | 24 | 18 | 3500 | 1.6 | 0.2 |
| 2.5 | 25 | 40 | 0.40 | 0.30 | 0.09 | 24 | 21 | 3500 | 2.3 | 0.25 | |
| 5 | 50 | 80 | 0.9 | 0.32 | 0.10 | 24 | 32 | 3000 | 3.4 | 0.40 | |
| 10 | 100 | 160 | 1.80 | 0.35 | 0.14 | 24 | 38 | 3000 | 5 | 0.65 | |
| 16 | 160 | 250 | 2.40 | 0.37 | 0.14 | 24 | 50 | 2500 | 6.2 | 0.65 | |
| 25 | 250 | 400 | 3.50 | 0.40 | 0.18 | 24 | 61 | 2200 | 8.2 | 1.0 | |
| 40 | 400 | 630 | 5.60 | 0.42 | 0.20 | 24 | 72 | 2000 | 14.3 | 1.0 | |
| 63 | 630 | 1000 | 9.00 | 0.45 | 0.25 | 24 | 83 | 1800 | 21 | 1.2 |
| 規格 size | 徑向尺寸 Radial Demensions | 軸向尺寸 Axial Demensions | |||||||||||
| D1 | D2 | D | d | b | φ | e | h | L | L1 | L2 | s | t | |
| 1.2 | 86 | 50 | 20 | 17 | 4X6 | 20 | 6 | 21.8 | 51 | 44.5 | 5.5 | 3.5 | 6 |
| 2.5 | 96 | 56 | 25 | 22 | 6 | 25 | 8 | 27.3 | 57 | 51.5 | 5.5 | 3.5 | 6 |
| 5 | 113 | 65 | 30 | 26 | 8 | 30 | 8 | 32.3 | 63 | 56 | 5 | 3.5 | 8 |
| 10 | 133 | 75 | 40 | 35 | 10 | 40 | 12 | 42.3 | 68 | 59 | 6.5 | 5.5 | 8 |
| 16 | 145 | 85 | 45 | 40 | 12 | 45 | 14 | 47.4 | 70 | 61.5 | 6.5 | 5.5 | 10 |
| 25 | 166 | 110 | 50 | 45 | 12 | 50 | 14 | 52.4 | 78.5 | 68 | 7.5 | 5.5 | 10 |
| 40 | 192 | 110 | 60 | 54 | 14 | 60 | 16 | 62.2 | 91 | 79.5 | 8 | 6 | 10 |
| 63 | 212 | 125 | 70 | 62 | 16 | 70 | 20 | 74.3 | 109 | 96.5 | 9.5 | 7 | 10 |
更多產品詳情請咨詢我們的技術人員，我公司技術部電話022-24985321。
